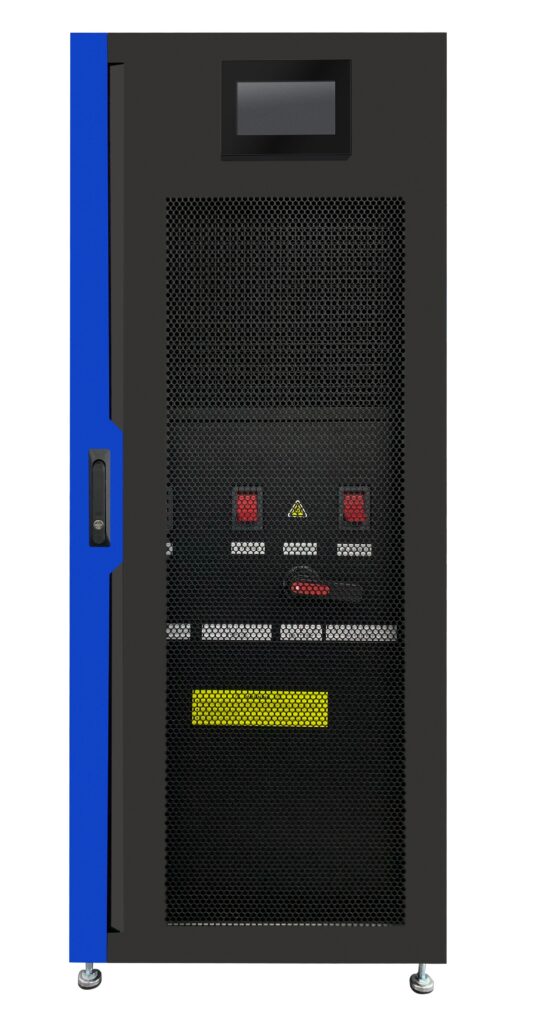

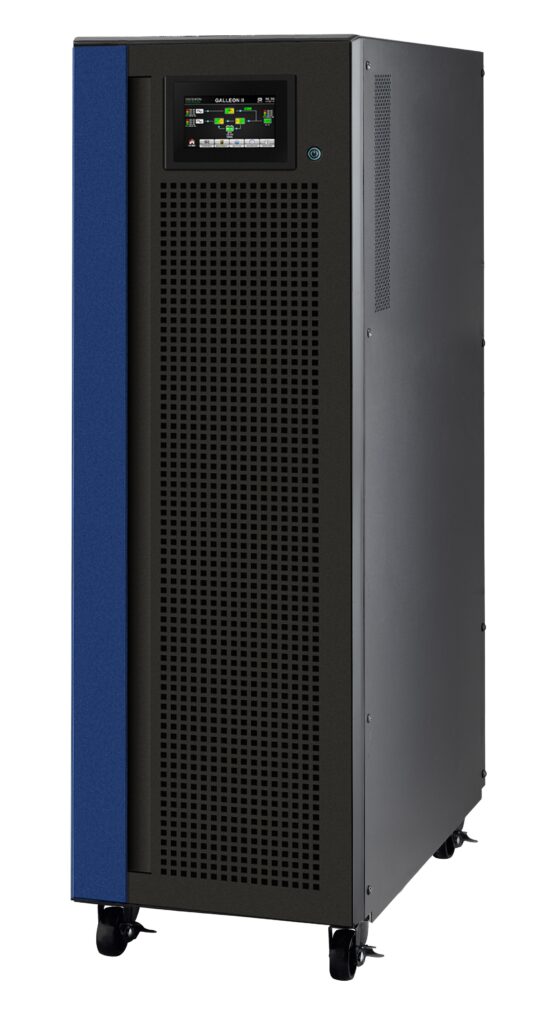

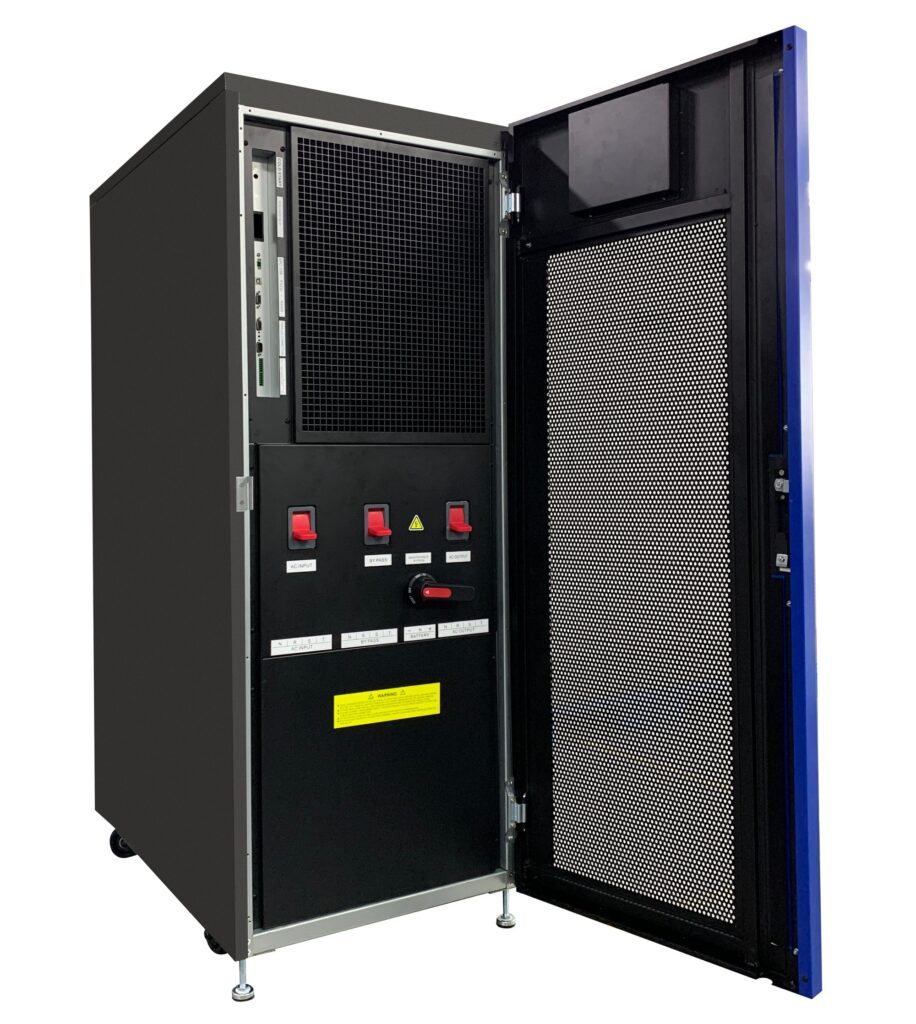

Blacktec 33 III 30KW-200KW
Prawdziwa podwójna konwersja |
Technologia DSP gwarantuje wysoką wydajność |
Współczynnik mocy wyjściowej PF = 1 |
Aktywna korekcja współczynnika mocy na wszystkich fazach |
Tryb przetwornicy częstotliwości 50Hz/60Hz |
Tryb ECO Mode |
Funkcja awaryjnego wyłączania zasilania (EPO) |
Współpraca z agregatem orądotwórczym |
Wbudowana porty komunikacji SNMP/USB/RS-232 |
3-stopniowa konstrukcja ładowania zapewniająca optymalną wydajność baterii |
Regulowana liczba akumulatorów w stringu od 32 do 40 szt |
Wbudowany bypass serwisowy |
Możliwa raca równoległa ze wspólną baterią |
Funkcja power walk-in prostownika |
Opcjonalny transformator separacyjny |
Specyfikacja
Do pobrania
Specyfikacja
33 III 3P/3P 30KW-200KW ONLINE UPS | |||||||
MODEL | BT33 III -30 KL | BT33 III -60 KL | BT33 III -100KL | BT33 III -120KL | BT33 III -180KL | BT33 III -200KL | |
Fazy | 3f wejściowe / 3f wyjściowe | ||||||
Moc | 30KVA / 30KW | 60KVA / 60KW | 100KVA / 100KW | 120KVA / 120KW | 180KVA / 180KW | 200KVA / 200KW | |
Praca równoległa | 4 | ||||||
WEJŚCIE | |||||||
Napięcie znamionowe | 3 x 360/380/400/415 VAC (3Ph+N) | ||||||
Zakres napięcia | 110-300 VAC @ 50% obciążenia ; 176-276 VAC @ 100% obciążenia | ||||||
Zakres częstotliwości | 40~70 Hz | ||||||
Współczynnik mocy | ≧ 0.99 @ 100% obciążenia | ||||||
Harmoniczne (THDi) | < 4% | ||||||
WYJŚCIE | |||||||
Napięcie Wyjściowe | 3 x 360*/380*/400/415 VAC (3Ph+N) | ||||||
AC Regulacja Napięcia (Batt. Mode) | ± 1% | ||||||
Zakres częstotliwości (zsynchronizowany) | 46~54Hz or 56~64Hz | ||||||
Zakres Częstotliwości (Batt. Mode) | 50/60 Hz ± 1% | ||||||
Współczynnik szczytu | 3:1 (max.) | ||||||
Harmoniczne | ≦2% THD (obciążenie liniowe) ≦5% THD (obciążenie nieliniowe) | ||||||
Przełączenie | AC – Bateria | 0ms | |||||
Inverter – Bypass | 0ms | ||||||
Przeciążalność | 100-110% przez 60 min, 111-125% przez 10 min, 126%~150% przez 1 min; >150% wyłącvzenie | ||||||
BYPASS | |||||||
Napięcie znamionowe | 3 x 360/380/400/415 VAC (3Ph+N) | ||||||
Zakres napięcia | 305VAC~457VAC | ||||||
Zakres czeęstotliwości | 46~54Hz or 56~64Hz | ||||||
Przeciążalność | > 130% 1 minuta | ||||||
SPRAWNOŚĆ | |||||||
AC -AC | 95.5% | ||||||
Tryb ECO | 98.5% | ||||||
Praca bateryjna | 94.5% | ||||||
BATERIA | |||||||
Typ akumulatorów | Dopasowane do wymagań | ||||||
Ilość baterii w stringu | 32~40 pcs (Adjustable) | ||||||
Prąd Ładowania (max.) | 1-12A, Adjustable | 1-18A, Adjustable | 2-36A, Adjustable | 3-54A, Adjustable | |||
Napięcie ladowania | +/-13.65V*N (N = 16~20) | ||||||
WYŚWIETLACZ | |||||||
Dotykowy panel LCD – LED | Stan zasilacza UPS, poziom obciążenia, poziom naładowania akumulatora, napięcie wejściowe/wyjściowe, czas autonomii, alarmy | ||||||
ALARM | |||||||
Tryb bateryjny | Dźwięk co 4 sekundy | ||||||
Niski poziom baterii | Dźwięk co 1 sekunde | ||||||
Przeciążenie | Dzwięk 2 razy na sekunde | ||||||
Awaria | Dzwięk ciągły | ||||||
WYMIARY | |||||||
Wymiary, szer. x szer. x wys. (mm) | 815 x 300 x 1000 | 815 x 300 x 1000 | 974 x 600 x 1600 | ||||
Waga netto (kg) | 56 | 74 | 241 | 286 | 286 | 382 | |
ŚRODOWISKO | |||||||
Temperatura pracy | 0-40°C | ||||||
wilgotność względna | <95% bez kondensacji | ||||||
Wysokość** | 0 ~ 1000m at full load | ||||||
Hałas | > 65 dB @ z 1 metra | > 75 dB @ z 1 metra | > 75 dB @ z 1 metra | ||||
ZARZĄDZANIE | |||||||
Smart RS-232/USB | WSPARCIE Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux and MAC | ||||||
Optional SNMP | Power management from SNMP manager and web browser | ||||||
*Gdy napięcie wyjściowe jest ustawione na 3 x 360 V AC lub 3 x 380 V AC, moc wyjściowa urządzenia zostanie obniżona do 90%. **Jeśli UPS jest zainstalowany lub używany w miejscu, gdzie wysokość n.p.m jest większa niż wysokość maksymalna, moc wyjściowa zostanie obniżona o 1% na każde 100m. Specyfikacje produktów mogą ulec zmianie bez powiadomienia. |
