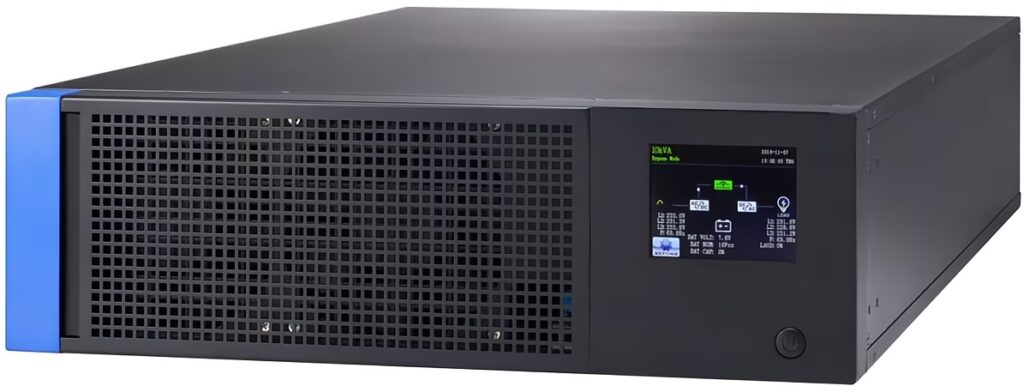

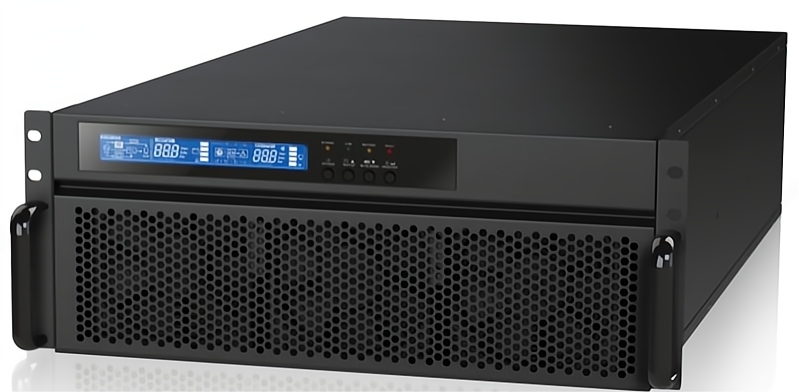

RT 33 10KW-60KW
RT 33 10KW-60KW
RT 33 10KW-60KW
| Tryb On line VFI |
| Automatyczne obracanie ekranu LCD z pozycją Rack / Tower ( 10-30K) |
| Technologia DSP |
| Współczynnik mocy wyjściowej PF= 1 |
| Aktywna korekcja współczynnika mocy na wszystkich fazach |
| Tryb przetwornicy częstotliwości 50Hz/60Hz |
| Działanie w trybie ECO Mode |
| Funkcja awaryjnego wyłączania zasilania (EPO) |
| Współpraca z agregatem |
| Obsługuje podwójne wejścia AC – Double input |
| 3-stopniowa konstrukcja ładowania zapewniająca optymalną wydajność baterii |
| Regulowana liczba baterii 32 – 40 szt |
| Praca równoległa ze wspólną baterią |
| Opcjonalny transformator separacyjny |
Specyfikacja
| RT33 10KW~60KW ON-LINE UPS | |||||||
| MODEL | BT RT 33-10KL | BT RT 33-15KL | BT RT 33-20KL | BT RT 33-30KL | BT RT 33-40KL | BT RT 33-60KL | |
| UKŁAD FAZ | 3-fazowe wejście/3-fazowe wyjście | ||||||
| MOC | 10KVA/10KW | 15KVA/15KW | 20KVA/20KW | 30KVA/30KW | 40KVA/40KW | 60KVA/60KW | |
| PRACA RÓWNOLEGŁA | Do 4 jednostek | ||||||
| WEJŚCIE | |||||||
| Napięcie znamionowe | 3 x 400 VAC (3Ph+N) or 208*/220/230/240 VAC (Ph-N) | ||||||
| Zakres napięcia | 190-520 VAC (3-fazowy) @ 50% obciążenia 305-478 VAC (3-fazowe) @ 100% obciążenia | ||||||
| Zakres czestotliwości | 46~54 Hz or 56~64Hz | ||||||
| Współczynnik mocy | ≧ 0.99 @ 100% load | ||||||
| WYJŚCIE | |||||||
| Napięcie Wyjściowe | 3 x 360*/380/400/415 VAC (3Ph+N) or 208*/220/230/240 VAC (Ph-N) | 3 x 360*/380/400/415 VAC (3Ph+N) | |||||
| AC Regulacja Napięcia (Batt. Mode) | ± 1% | ||||||
| Zakres częstotliwości (zsynchronizowany) | 46~54Hz or 56~64Hz | ||||||
| Zakres Częstotliwości (Batt. Mode) | 50 Hz ± 0.1 Hz or 60 Hz ± 0.1 Hz | ||||||
| Współczynnik szczytu | 3:1 (max.) | ||||||
| Harmoniczne | ≦ 2 % THD (obciążenie liniowe) ≦ 5 % THD (obciążeni | ||||||
| Przełączenie | AC – Bateria | 0ms | |||||
| Inverter – Bypass | oms | ||||||
| OVERLOAD | AC-AC | 100-110% for 60 min, 110-125% for 10 min, 125%~150% for 1 min; >150% immediately | |||||
| PRACA BATERYJNA | 100-110% for 60 min, 110-125% for 10 min, 125%~150% for 1 min; >150% immediately | ||||||
| SPRAWNOŚĆ | |||||||
| AC -AC | 95.5% | ||||||
| Tryb ECO | 98.5% | ||||||
| Praca bateryjna | 94.5% | ||||||
| BATERIA | |||||||
| Ilosc baterii | 20 szt | 32~40 szt (regulowany) | |||||
| Prąd Ładowania (max.) | 1A ~ 12A (regulowany) | 1A ~ 16A (regulowany) | 1A ~ 18A (regulowany) | ||||
| Napięcie ladowania | +/-13.65 VDC x N (N=10) | +/-13.65V x N (N=16~20) | |||||
| WYMIARY | |||||||
| Wymiary, szer. x szer. x wys. (mm) | 680 x 438 x 133 [3U] | 797 x 438 x 176(4U) | |||||
| Waga netto (kg) | 26 | 28 | 28 | 35 | 40 | 45 | |
| ŚRODOWISKO | |||||||
| Temperatura pracy | 0-40°C | ||||||
| Wilgotność względna | <95% and non-condersing | ||||||
| Poziom hałasu z 1m | < 62dB @ 1 Metr | < 65dB @ 1 Metr | < 65dB @ 1 Metr | < 65dB @ 1 Metr | < 70dB @ 1 Metr | ||
| KOMUNIKACJA | |||||||
| Smart RS-232/USB | Supports Windows® family, Linux and MAC | ||||||
| SNMP | Power management SNMP / Przeglądarka internetowa | ||||||
| **Gdy napięcie wyjściowe jest ustawione na 3 x 360VAC lub 208 VAC, moc wyjściowa urządzenia zostanie obniżone do 90% | |||||||
| Specyfikacje produktów mogą ulec zmianie bez powiadomienia; | |||||||
